APEX-EK-RV-00 Soğutucu Gaz Algılama Sensörü — Modbus RTU / RS-485, 0–2000 ppm, IP54

Makine daireleri, soğuk hava depoları ve proses soğutma tesisleri için bağımsız çalışan soğutucu gaz dedektörü. Modbus RTU slave olarak çalışır; ayrı ağ geçidi gerekmeden PLC, SCADA veya BMS sistemine doğrudan bağlanır.

• 0–2000 ppm ölçüm aralığı — R-134a, R-404A, R-407C, R-410A, R-22
• Modbus RTU / RS-485 — ek donanım, ağ geçidi ya da lisans gerektirmez
• Tek hatta 32 dedektör — çok-noktalı (multi-drop) mimari, tek kablo güzergâhı
• IP54 saha muhafazası — −10 °C … +60 °C çalışma aralığı
• 24 V DC besleme — 5,08 mm vidalı klemens, ters polarite korumalı
• F-Gaz uyumlu mimari — sabit sızıntı tespit sistemi (LDS) algılama katmanı

APEX-EK-RV-00 Soğutucu Gaz Algılama Sensörü

APEX-EK-RV-00, HVAC-R tesislerinde, makine dairelerinde, soğuk hava depolarında ve endüstriyel soğutma sistemlerinde soğutucu akışkan kaçaklarının sürekli izlenmesi için tasarlanmış bağımsız bir gaz algılama birimidir. Gaz algılama elemanı, mikrodenetleyici, 12-bit ölçüm katı, kart üstü güç kaynakları ve RS-485 arayüzü tek gövdede toplanmıştır; ham sensör okumasını endüstriyel hat üzerinde işlenebilir veriye dönüştürmek için gereken tüm donanım cihazın kendisindedir.

Doğrudan otomasyona bağlanır

Cihaz bir Modbus RTU slave'dir. Standart 2 telli RS-485 hattı üzerinden herhangi bir PLC, SCADA veya bina yönetim sistemine bağlanır; özel ağ geçidi, dönüştürücü kart veya lisanslı yazılım gerekmez. Ana cihaz yalnızca holding register'ları okur ve canlı gaz okuması, sensör direnci (Rs), ham ADC ile hat sağlığı bilgilerine erişir.

Adresleme cihaz üzerindeki 5 konumlu DIP anahtarı ile 1–31 aralığında yapılır. Tüm DIP anahtarları kapalıyken adres Modbus üzerinden 1–247 aralığında yazılabilir; böylece tek bir çok-noktalı hat üzerinde çok sayıda dedektör adreslenerek tüm makine dairesi tek denetleyici portundan izlenebilir.

Neden difüzyon tipi yarı iletken sensör?

Kalay-dioksit (SnO₂) yarı iletken sensör, ortam havasıyla doğrudan temas eder. Pompa ve örnekleme borusu içermediğinden kaçak anında tepki verir, hareketli parça barındırmadığı için bakım maliyeti düşüktür. Halojenli hidrokarbon grubundaki soğutkanlarda geniş kapsamlı ve maliyet-etkin algılama sağlar.

Teknik Özellikler

Sistemi Tamamlayan Ürünler

• APEX-EK-PNL — Gaz kontrol paneli: 1× Modbus giriş (32 dedektör), 6× analog (4–20 mA) giriş, 3 alarm + 1 hata rölesi (kuru kontak)
• APEX-EK-PS — 24 V DC hata çıkışlı güç kaynağı, EN 54-4, metal kasa
• APEX-EK-AKU-K — 12 V 7,2 Ah VRLA akü, bakım gerektirmez
• APEX-EK-SRN-K / APEX-EK-SRN-B — Dahili flaşörlü siren, EN 54-3 & EN 54-23 sertifikalı
• APEX-EK-PP — Panel koruma panosu
• APEX-EK-SRVS — Devreye alma, fonksiyon testleri ve kullanıcı eğitimi

Nerelerde Kullanılır?

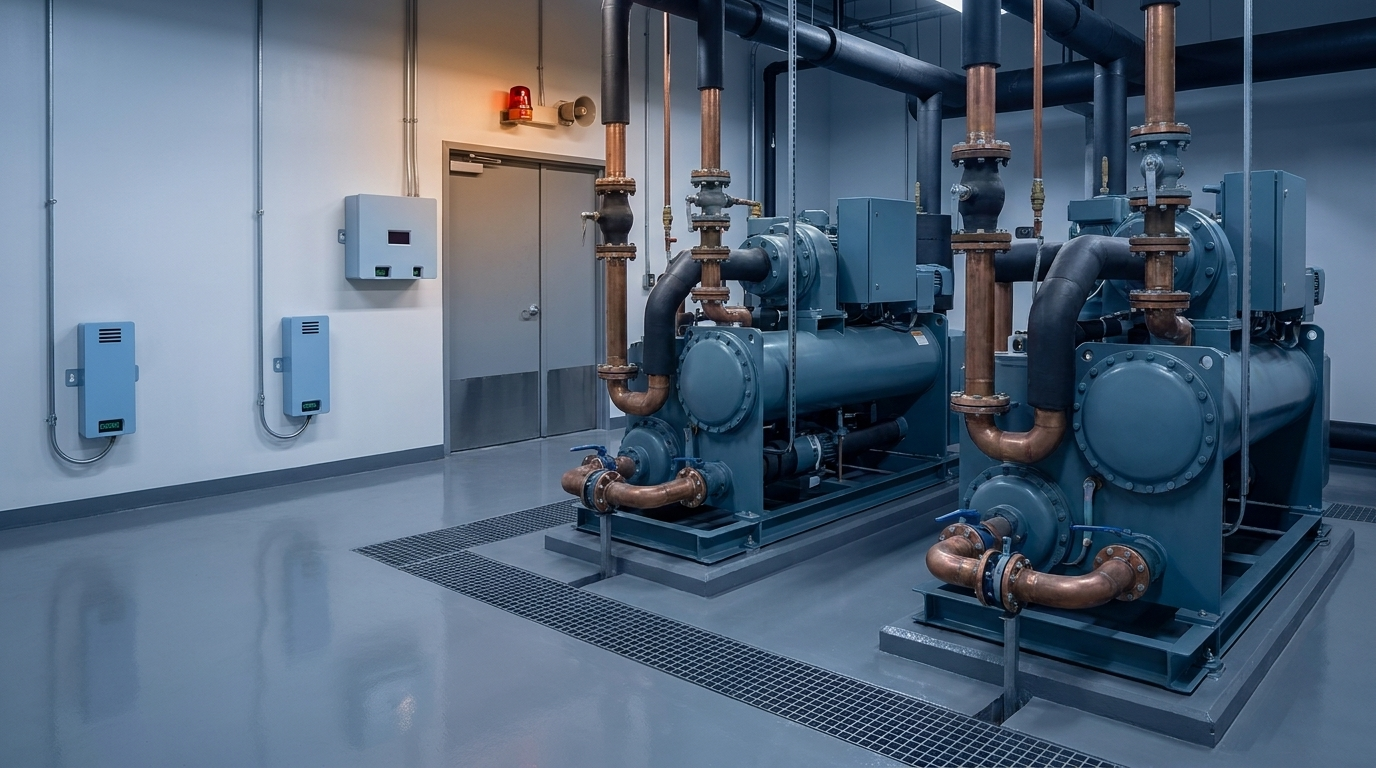

• Chiller ve kompresör makine daireleri
• Soğuk hava depoları, şoklama odaları, lojistik depolar
• Gıda, ilaç, kimya ve enjeksiyon proses soğutma tesisleri
• Süpermarket soğutma hatları ve teknik hacimler
• Veri merkezi ve teknik oda soğutma sistemleri

Montaj Notu

HFC ve HCFC soğutkanlar havadan ağırdır ve kaçak durumunda zemine yakın bölgeye yığılır. Dedektörler tipik olarak zeminden 30–45 cm yükseklikte, kaçak kaynağına en fazla 6 m yarıçap içinde konumlandırılır. RS-485 hattının her iki ucuna 120 Ω sonlandırma direnci uygulanmalı, ekranlı burgulu çift kablo kullanılmalı ve ekran tek noktadan topraklanmalıdır.

Satış ve Teknik Destek

Ürün, Erdinç Klima Endüstri Ürünleri San. Tic. Ltd. Şti. tarafından geliştirilmiş ve üretilmektedir. Sistem boyutlandırma, dedektör sayısı ve yerleşim planı için mühendislik desteği ücretsiz sağlanır. Anahtar teslim kurulum, devreye alma ve yıllık kalibrasyon hizmeti talep edilebilir.

Teknik destek: 0 216 344 48 19 · WhatsApp 0532 424 62 19
